核心模块	JSOM-N8MC, JSOM-N8PC, JSOM-R68C, JSOM-R76C, JSOM-R88C
以太网	2x RJ45, 10/100/1000 Mbps, 适用于 RGMII 应用 (核心板搭载 PHY) 1x RJ45, 10/100/1000 Mbps, 适用于 PCIe 应用 (底板搭载 RTL8119I 网卡)
WiFi	1x M.2 Key E, 支持扩展 WiFi/BT 模块 (PCIe x1/USB 2.0)
5G/4G	1x M.2 Key B, 支持扩展 4G/5G 模块 (USB 3.0); 1x Micro SIM卡槽
扩展接口	1x M.2 Key M, 支持扩展 AI加速卡 / NVMe SSD (PCIe x2) 1x 标准 SATA 3.0 接口, 1x SATA Power (5V/12V, 4Pin-2.5mm) 1x TF卡槽, 支持存储扩展或升级烧录
显示	1x HDMI Type-A, 支持 4K60 输出 1x DP Type-A, 支持 4K60 输出 2x 4-lane eDP (2x10Pin-2.0mm 杜邦插针) 1x 双通道LVDS (2x15Pin-2.0mm 杜邦插针) 2x 4-lane MIPI-DSI (31Pin-0.3mm FPC)
摄像头	2x 2-lane MIPI-CSI (24Pin-0.5mm FPC)
音频	1x 3.5mm Line out 1x 3.5mm Mic in 1x Speaker (2x3W/4Ω, 4Pin-2.0mm)
USB	1x USB 3.0 Type-A 3x USB 2.0 Type-A 2x USB 2.0 (4Pin-2.0mm) 1x Micro USB 支持 OTG 升级烧录
串口	2x 全功能 DB9 RS-232/422/485 带隔离 1x Cortex-A Debug (3Pin-2.54mm) 1x Cortex-M Debug (3Pin-2.54mm)
CAN	2x CAN FD (4Pin-2.0mm)
SPI	2x SPI, 支持板载 SPI Flash 或顺利获得插针引出 (2x5N9Pin-2.0mm)
GPIO	4x 3.3V GPIO (6Pin-2.0mm), 4x 1.8V GPIO (6Pin-2.0mm)
扩展功能	支持独立看门狗, 定时开关机, 1x 开机按键, 1x Reset/Recovery按键
电源	12V DC-IN (5.5x2.5mm DC Jack 输入), 支持锂电池电源
工作温度/湿度	-40~85℃, 10%~90% RH 无冷凝
储存温度/湿度	-40~85℃, 5%~95% RH 无冷凝

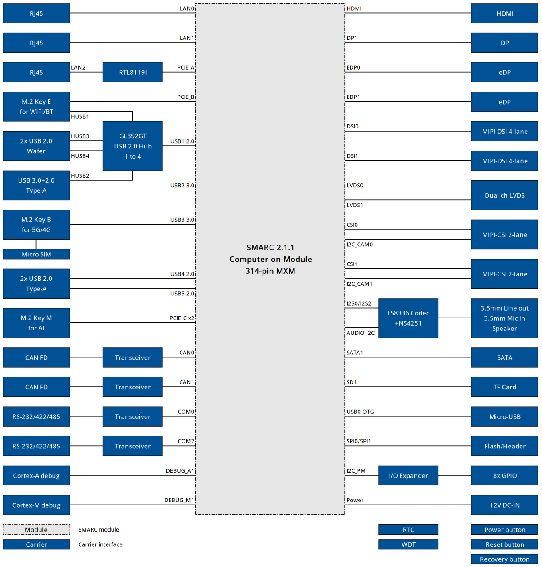

产品框图

产品选型
