CPU	NXP i.MX 8M Plus 4x Arm Cortex-A53, 最大主频 1.8GHz (常温) / 1.6GHz (宽温) 1x Arm Cortex-M7 实时性协处理器, 最大主频 800MHz
NPU	2.3 TOPS Neural Network performance
GPU	Vivante GC7000UL, supports OpenVG 1.1, Open GL ES 3.1, Vulkan, and Open CL 1.2 FP
硬件编解码	支持 H.265/H.264/VP9/VP8 视频解码, 最高1080p60; 支持 H.265/H.264 视频编码, 最高1080p60
内存	板载 2GB/4GB/6GB LPDDR4
存储	板载 16GB/32GB/64GB eMMC 5.1 for OS
以太网	2x 10/100/1000 Mbps
显示	1x HDMI 2.0a, 支持 4K30 输出 1x 4-lane MIPI-DSI 1x 单通道 LVDS 支持双屏异显或三屏同显	1x HDMI 2.0a, 支持 4K30 输出 1x 双通道 LVDS 支持双屏异显或同显
摄像头	1x 4-lane MIPI-CSI, 1x 2-lane MIPI-CSI
音频	2x I2S 用于音频输入输出
PCIe	1x PCIe 3.0 1-lane
SATA	-
USB	2x USB 3.0 Host, 2x USB 2.0 Host, 1x USB 2.0 OTG/Host
串口	2x 4-wire UART, 2x 2-wire UART for debug
其他 I/O	1x SDIO (4 bit, for SD cards), 2x CAN FD, 2x SPI, 5x I2C, 14x GPIO
扩展功能	支持独立看门狗, 定时开关机
电源	DC 5V, 支持 3.6~5.25V 锂电池供电
规范/尺寸	SMARC 2.1.1 314-pin MXM 金手指, 82mm x 50mm
操作系统	Yocto 3.5 Linux, Ubuntu 22.04, Android 11
启动方式	eMMC or SD, 默认 eMMC
工作温度/湿度	-20~70℃/-40~85℃ 可选, 10%~90% RH 无冷凝
储存温度/湿度	-40~85℃, 5%~90% RH 无冷凝

产品框图

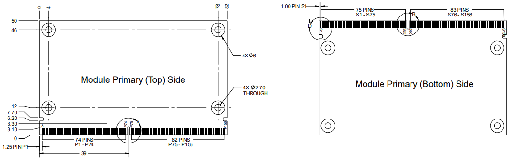

产品尺寸

产品选型

产品型号	SoC	内存	Flash	显示	GbE	PCIe	USB	UART	CAN	工作温度
JSOM-N8PC-A8ML3	i.MX 8M Plus Quad 1.6 GHz	4GB	32GB	HDMI+Dual LVDS	2	1	5	4	2	-20~70℃
JSOM-N8PC-A8MM3	i.MX 8M Plus Quad 1.6 GHz	4GB	32GB	HDMI+MIPI+LVDS	2	1	5	4	2	-20~70℃
